木糖醇无轴螺旋输送机304食品*输送机械

重诺机械-卢工-无轴螺旋输送机的详情介绍: (1)无中心轴干扰,对于输送带状、易缠绕物料有特殊的优越性。无轴螺旋输送机用途: xLS型系列无轴螺旋输送机用于污水处理厂输送中细格栅其栅条净距50m...

5分钟轻松选对设备

15530771256

在线咨询 在线咨询
发布时间:2022-07-17
http://www.zhongnuochuchen.net/

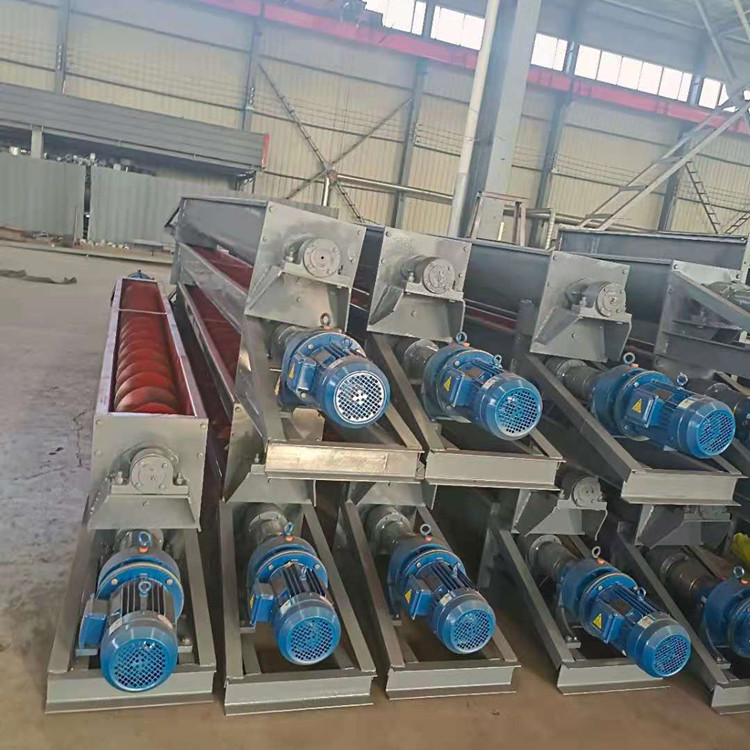

(2)无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。

驱动装置:采用摆线针轮减速机或轴装式硬齿面齿轮减速机,设计时应尽可能将驱动装置设在出料口端,使螺旋体在运转时处在受拉状态。

头部装配有推力轴承,可承受输送物料时产生的轴向力。

机壳:机壳为U型或O型,上部加防雨型机盖,材质有不锈钢或碳钢或玻璃钢。

无轴螺旋体:材质为不锈钢或碳钢。

槽体衬板:材质为耐磨的塑料板或橡胶板或铸石板等。

进、出料口:有方形和圆形两种,一般进、出料口形式由用户决定。


(3)螺旋输送机具有结构简单,制做成本低,密封性强、操 作安全方便等优点,中间可多点装、卸料.广泛用于化工、 建材、冶金、粮食等部门,在倾角β< 20 °的情况下,输 送粘度不大、不易变质、不遑(来不及)结块的粉状、颗粒状和小块物料.


无轴螺旋输送机叶片损坏原因及解决办法

1>、叶片过薄,由于无轴螺旋输送机缺乏中间轴,所有的受力点都在叶片上,因此叶片的厚度对该设备的实际使用有着非常重要的影响。选择一个适当厚度的螺旋叶片,直接影响着无轴螺旋输送机的使用效果。

2>、叶片轴距过小,螺旋管径选择不当。输送粉料或者片状物料的时候,往往由于叶片轴距过小,造成挤压力过大,直接损伤叶片,随着轴的转动,再厚的叶片也会产生一定量的损伤。另外一个原因管径较小,同样也会造成压力过大。导致叶片损伤严重。再采取以上两

种措施之后,同时可以降低叶片转速。来达到这一效果。

(4)主体构成部分:

1、螺旋槽

螺旋槽是无轴螺旋输送机重要的部件,其主要是在螺旋叶片的底部,是物料输送时的容器。主要是采用4.5mm板材在摸具上压制成圆形整体的机壳,螺旋输送槽的底部设置呈半圆状于上部机壳刚好组成一个圆形的耐磨衬圈,材料采用的是耐磨性能高的非金属材质制作

,衬圈圆弧与螺旋体半径相吻合,以减少过量间隙提高输送效果,耐磨衬圈的使用寿命高,衬圈的设置方便安装和更换,使用寿命保证2年以上。衬板高度要高于输送机槽的中心。

2、无轴螺旋叶片

无轴螺旋输送机其主要的部件就是叶片装置了,无轴螺旋叶片采用高强度材料制造,具有足够的强度和刚度,无轴螺旋叶片采用工装模具热拉成形,成形后的叶片间距均匀、统一。外圆直径与螺旋槽相配套,并具有合适的旋转速度,既能达到输送物料的目的又不会

造成阻塞。厚度不小于20mm。螺旋片片高不小于80mm。

3、无轴螺旋驱动机

驱动机构组装在螺旋输送机一端,与螺旋叶片驱动轴直接连接,无需联轴器。减速机为斜齿轮与蜗轮齿轮组合的形式,法兰式安装,传动效率高、低噪声、使用寿命长、运行平稳。详询:卢工15530771256
