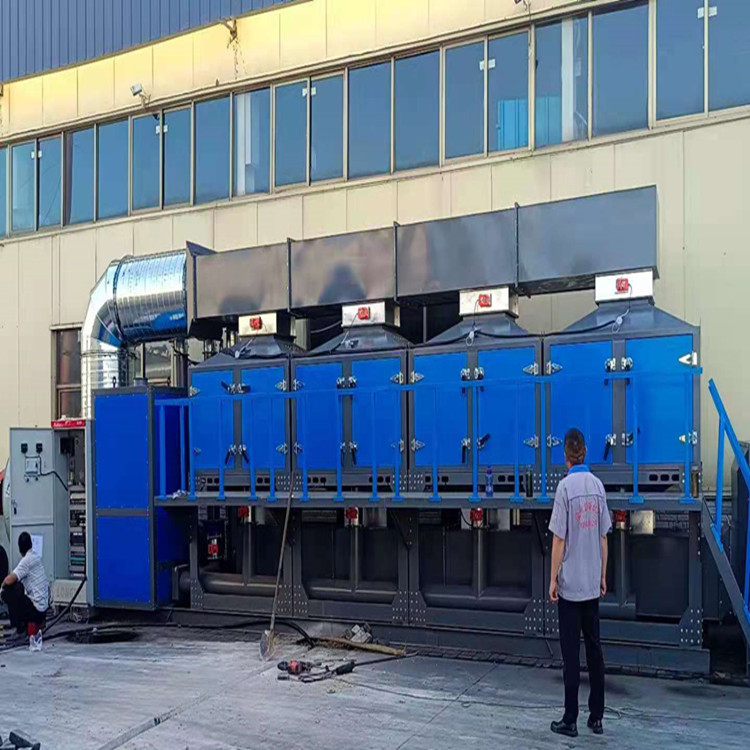

邢台橡胶制品车间催化燃烧废气处理设备 2万风量催化燃烧废气处理设备

催化燃烧系统目前,国产催化燃烧装置的工作流程为:1、废气前处理设备2、气一5、气一气换热器气换热器3、预热室4、催化反应器5、气一气换热器5、气一气换热器组成及功能催化燃烧器电控制系统由PLC控制器、...

5分钟轻松选对设备

15530771256

在线咨询 在线咨询
发布时间:2021-09-08

催化燃烧系统目前,国产催化燃烧装置的工作流程为:1、废气前处理设备2、气一5、气一气换热器

气换热器3、预热室4、催化反应器5、气一气换热器5、气一气换热器

组成及功能催化燃烧器电控制系统由PLC控制器、文本显示器、变频调速器、点火器、紫外线传感器、热电偶等电控设备以及风机,另外由零压阀调节燃气与空气的比例。催化燃烧电气控制系统工作过程分为三个状态:燃烧器工作状态、停止状态及参数设定状态。在工作状态中又分为点火过程和燃烧过程。由安装的热电偶检测出温度,送文本显示器显示。PLc具有模拟量输入、输出模块,检测火焰燃烧信号和热电偶温度信号,将检测到的信号与设定的信号经过比较运算后,通过0~10 V电信号控制变频器的输出频率来调整风机的转速,保持燃烧器的燃烧温度,这就是构成以设定温度为基准的控制系统;自动检测燃烧器温度信号与设定的温度比较,输出各类报警信号或直接停机。显示器可以显示燃气流量、燃烧温度和变频器输出频率。设定参数和工作状态等信息;可以通过显示器在线调整运行温度参数,修改设定温度控制风机的运行。该系统还设有多种保护功能,尤其是较强的逻辑互锁功能,从而保证系统工作可靠,并且具有较为完善的控制功能。

工作原理该系统工作过程主要划分为三种状态参数设定、燃烧运行和燃烧停止。1.参数设定状态1.参数设定状态

此状态为燃烧工作之前做好数据的准备。可根据需要分别设定点火温度和变频器起动时的频率,控制风机的风量。点火温度是为了保证点火过程的可靠性。起动频率保证催化燃烧器在刚点燃时的有焰燃烧,这时的燃烧比不易太低,风量不能过大。

1.参数设定状态此状态为燃烧工作之前做好数据的准备。可根据需要分别设定点火温度和变频器起动时的频率,控制风机的风量。点火温度是为了保证点火过程的可靠性。起动频率保证催化燃烧器在刚点燃时的有焰燃烧,这时的燃烧比不易太低,风量不能过大。2.燃烧运行状态(1)燃烧起动过程当控制系统在待命的状态下,接到输入的起动命令,将进入燃烧运行状态,*先是控制系统进行自检,之后进行前吹扫,变频器输出信号控制风机的旋转,空气风量由低速渐变为高速再逐渐变为低速,新鲜空气风吹过燃烧炉盘,以保证炉内没有残留燃气的存在,保证点火过程的安全可靠。具体操作是变频器先起动,PLc模拟输出信号使变频器频率从起动设定频率开始上升,达到一定频率后保持一定时间后再下降,完成起动前的吹扫。之后,发出点火信号,高压点火器工作,同时打开点火管道的阀门,小火点燃。通过紫外线传感器的检测到期小火点燃后,打开主燃气阀门。这时催化燃烧炉盘进行有焰燃烧,直到检测温度信号达到设定的点火关闭温度,点火阀门关闭,完成点火过程,进入到燃烧调节阶段。(2)燃空比的调定有文献表明,催化燃烧时的“燃气/空气比值”范围一般在4%~11%之间;在一定的燃烧条件之下,燃/空比为6%时,天然气就能实现较好的催化燃烧效果,燃烧系统就可以得到*大的热效率,同时又能取得较好的排放效果。

本系统的燃气一空气比的调节是通过零压阀实现的。当改变风机的空气风量详询厂家155/30771256
