沧州重诺波纹管补偿器机实体厂家设计图纸报价

沧州重诺机械制造公司介绍一下轴向型和横向型波纹膨胀节常见的型号结构的特点,以便广大客户更加全面地了解波纹膨胀节,让波纹膨胀节在更多的行业中发挥出应有的作用。

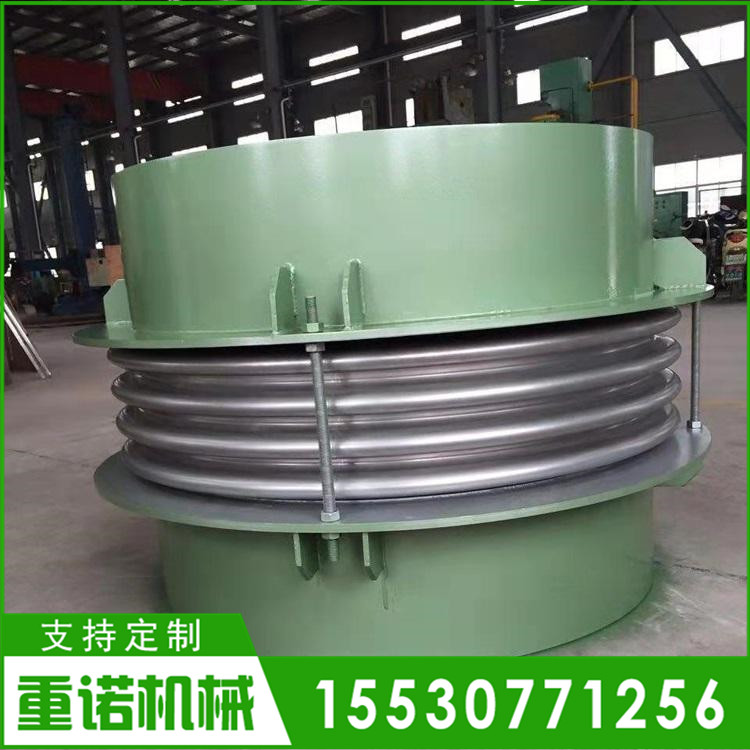

一、轴向型波纹膨胀节 1.普通轴向型是*基本的轴向膨胀节结构。支撑螺母和预拉杆的作用是支撑膨胀节达到*大额定拉伸长度和到现在安装时调整安装长度。如果补偿量较大,可用两节,甚至三节波纹管。使用多节时,要增加抗失稳的导向限位杆。 2.抗弯型波纹膨胀节增加了外抗弯套筒,使整体具有抗弯能力。 3.外压型波纹膨胀节的结构使波纹管外部受压,内部通大气,它的特点是:(1)波纹管受外压不发生柱失稳,可以用多波,实现大补偿量;(2)波纹内不含杂物污物及水,停汽时冷凝水不存波纹内可以排污阀排掉,不怕冷冻;(3)结构稍改进也具有抗弯能力。

二、横向型波纹膨胀节 1.单向横向型波纹膨胀节只能在垂直于铰链轴的平面内弯曲变形。 2.万向铰链横向型波纹膨胀节可以对不在一个平面内的空间管道进行各方向的补偿变形。 3.大拉杆横向型波纹膨胀节属于万向横向型,除了可以承受较大的横向变形,还能吸收中间长接管的热变形。如果不需要用拉杆平衡内压的推力,它还可以补偿来自管线的轴向变形,即所谓“*膨胀节”。由于弯曲和轴向变形同时发生且轴向变形由两个波纹管均担,刚要求它们的变形量要在膨胀节结构上给以限位,以便均匀分配保波纹管的变形量,使其各自的变形量都不超过额定值。 4.小拉杆横向型波纹膨胀节在需要由拉杆平衡内压推力时,它可以进行横向和自身热变形补偿。如不需拉杆平衡内压推力,它可以承受轴向补偿,这也是*膨胀节的一种。横向膨胀节具有下列优点:(1)能进行大位移补偿;(2)内压引起的轴向力由自身的拉杆及铰链平衡,使它的支架成为次固定支架,降低支架的造价;(3)拉杆横向式还具有吸收轴向变形的能力,在变形较复杂的管线上可以发挥它的作用;(4)它更大的优点是由于在结构上受拉杆及铰链的保护,对管道的安装误差甚至事故不像轴向膨胀节那样敏感,有时即使有管道事故也不致损坏膨胀节 厂家技术电话15530*771256

轴转向本实用新型公开了一种传动轴波纹管结构,主要包括花键轴叉,波纹管,卡箍,花键套,花键轴叉通过卡箍与波纹管一端连接,波纹管另一端通过卡箍与花键套连接,花键轴叉末端外径和花键套内径配合连接.波纹管外形为连续凹凸交替的波纹状,波纹管两端设有配合卡箍的安装槽.本实用新型采用新型的花键轴叉,花键套,波纹管结构,无堵盖,可以减少铆压工序,并能有效避免防尘罩密封失效问题,且更换方面,换上新的波纹管,用卡箍卡紧即可;中间滑动结构优化,简化工序,避免橡胶密封经长期的磨损失效;避免密封罩失效,引起漏油,花键卡死;零件更加轻量化.
